Поверка измерителя параметров цепей MZC-302 в Ставрополе

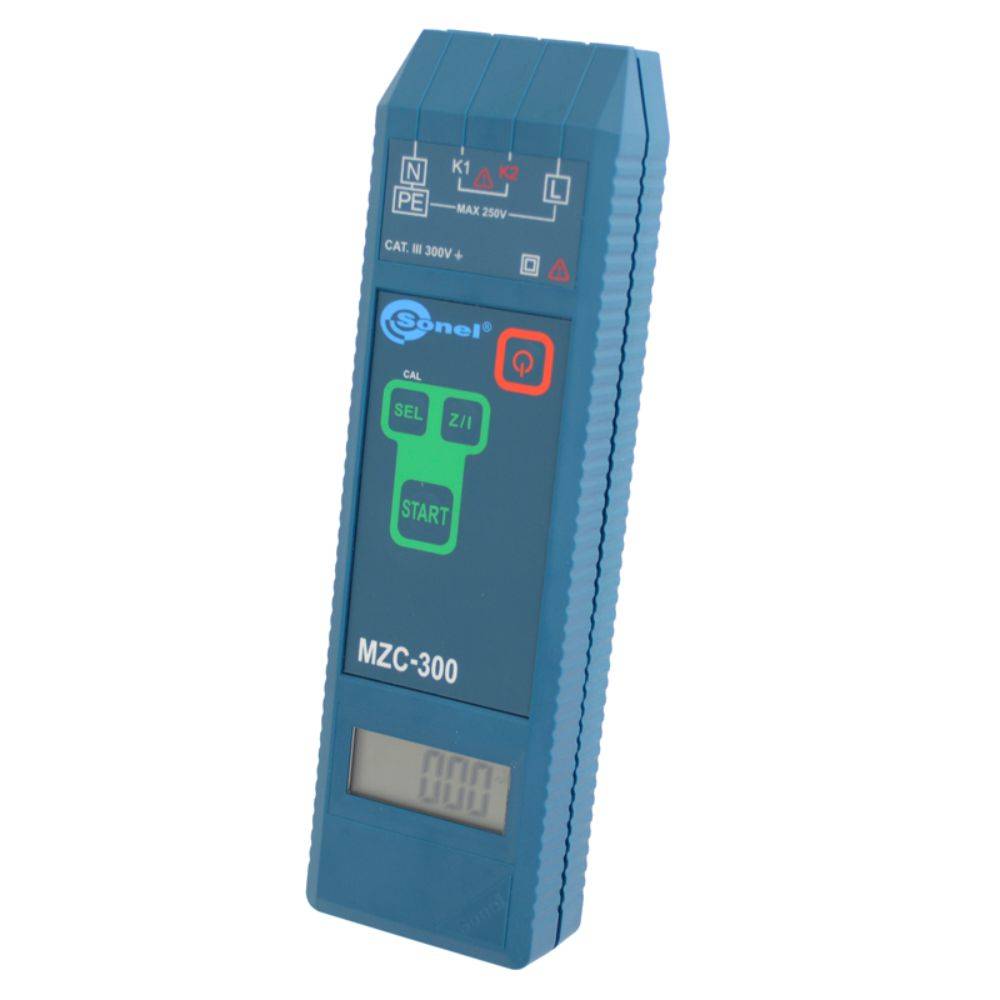

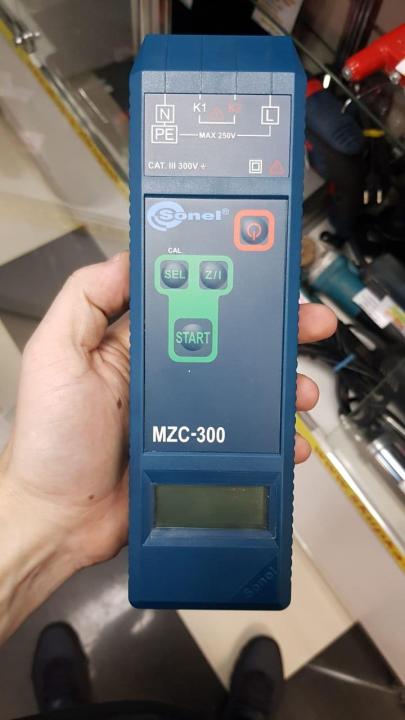

Измерители параметров цепей электропитания MZC-300 ( далее по тексту: измерите­ли) представляют собой цифровые портативные электрические измерительные приборы, у которых на торцевой панели расположены четыре однополюсных гнезда для подключения соединительных проводов, а на передней панели расположены восемь кнопок для задания режимов работы и жидкокриталлический цифровой дисплей. Поверка измерителя параметров цепей MZC-302  осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Поверка измерителя параметров цепей MZC-302

На задней панели измерителей имеется отсек, закрытый съемной крышкой, для уста­новки 2-х пальчиковых батареек электропитания прибора.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Измерители параметров цепей электропитания MZC-300 предназначены:

для автоматического контроля (до начала измерений) наличия нулевого или заземляю­щего проводов;

для измерения электрических величин:

• фазного напряжения U в цепях сети питания;
• полного сопротивления Z цепи одной фазы сети питания (“фаза-ноль”),

для вычисления

• силы тока однофазной цепи питания в режиме короткого замыкания, а также
• компонентов полного сопротивления Z одной фазы цепи питания: активного сопротивле­ния R, реактивного сопротивления X;
• угла сдвига фаз <р между напряжением и силой тока однофазной цепи короткого замыка­ния, и для отображения результатов измерений и вычислений в цифровом виде.

для запоминания и передачи в компьютер данных измерений и вычислений.

Измерители параметров цепей электропитания MZC-300 применяются как рабочие средства измерений для контроля параметров электросети при монтаже, наладке, при про­верке в процессе эксплуатации, при приемо-сдаточных и сертификационных испытаниях электроустановок и электросетей зданий, а также при наладке и эксплуатационном контроле средств релейной защиты, в том числе при выборе и проверке плавких вставок и уставок ав­томатических выключателей, средств автоматики электросетей переменного тока общего назначения с заземленной нейтралью трансформатора сети питания при произвольной длине соединительных проводов измерителя, без выключения источника электропитания и без от­ключения устройств защитного отключения (RCD-функция).

Принцип действия измерителей основан на реализации для цепей сети питания пере­менным током промышленной частоты 50 Гц и напряжением 220 или 230 В:

• функций цифрового вольтметра для измерения напряжения питающей сети,
• функций цифрового омметра для измерения полного сопротивления цепи питания,
• функций цифрового вычислителя силы тока, ожидаемого в режиме короткого замыкания, по формуле MJ/Z (U-220 В -номинал напряжения в силовой сети),
• функций цифрового вычислителя активного и реактивного сопротивлений цепи питания, а также фазового угла, с обеспечением независимости результатов вычислений от длины со­единительных проводов за счет использования автокалибровки прибора при каждой заме­не соединительных проводов.

Измерители имеют автоматический выбор диапазона измерения; обеспечивают изме­рения полного сопротивления цепи питания как при отключенном от питающей сети элек­трооборудовании, так и при подключенном устройстве защитного отключения (RCD — функ­ция только для моделей MZC-302, 303, 303Е); имеют автоматическую защиту от перегрева измерительных цепей и для экономии ресурса батареек имеет автоматическое выключение питания при длительном отсутствии переключений режимов измерений, а также обеспечи­вает запоминание результатов последних измерений и вычислений и их воспроизведение при каждом включении измерителей в работу.
