Поверка осциллографа Rohde Schwarz RTH1004 PLUS в Ставрополе
Назначение: для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

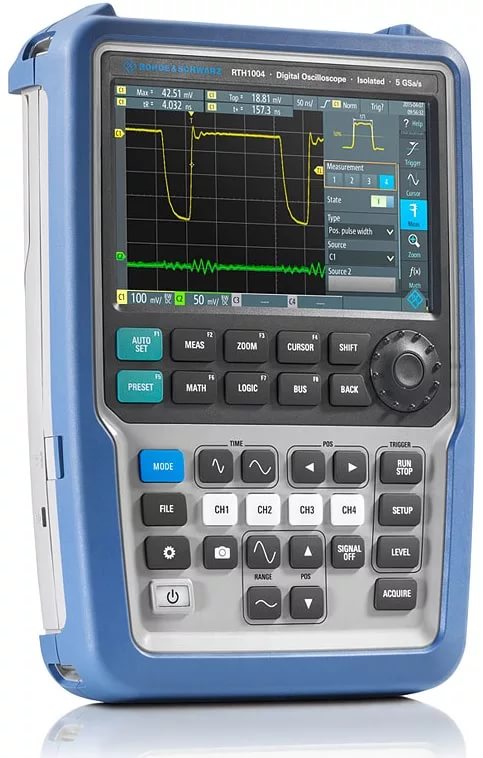

Поверка осциллографа Rohde Schwarz RTH1004 PLUS
Принцип действия осциллографов цифровых портативных основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые портативные позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран.
Конструктивно осциллографы цифровые портативные выполнены в виде переносного моноблочного прибора в корпусе защитного исполнения. Для организации связи с внешними устройствами и дистанционного управления применяются интерфейсы LAN, USB.
Поверка осуществляется по документу РТ-МП-3092-441-2016 «ГСИ. Осциллографы цифровые портативные RTH1002, RTH1004. Методика поверки», утвержденному ФБУ «Ростест-Москва» 23 марта 2016 года.
Знак поверки наносится на заднюю панель осциллографов цифровых портативных RTH1002, RTH1004 в соответствии с рис. 2.
Средства поверки:
- Калибратор осциллографов Fluke 9500B (Госреестр № 30374-13)
- Калибратор многофункциональный Fluke 5522A (Г осреестр № 51160-12).
Сведения о методах измерений
приведены в документе «Осциллографы цифровые портативные RTH1002, RTH1004. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к осциллографам цифровым портативным RTH1002, RTH1004
- ГОСТ Р 8.761-2011 «ГСИ. Государственная поверочная схема для средств измерений импульсного напряжения».
- ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
- ГОСТ Р 8.648-2008. «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 2109 Гц».
- Приказ Росстандарта от 15.02.2016 г. № 146. «О утверждении государственной поверочной схемы для средств измерений электрического сопротивления».
- ГОСТ 8.371-80. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости».
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
