Поверка вискозиметра OFITE 900 в Ставрополе
Вискозиметр представляет собой портативный и полностью автоматизированный прибор, предназначенный для измерения динамической вязкости жидкостей. Область применения — лаборатории предприятий химической, нефтедобывающей, нефтеперерабатывающей, пищевой, фармацевтической, парфюмерной, горнодобывающей и других отраслей промышленности, а также для работы в полевых условиях. Имеет возможность автоматически выполнять стандартные тесты для испытания буровых или тампонажных растворов, согласно рекомендациям API. Принцип действия вискозиметров основан на измерении величины напряжения сдвига исследуемой жидкости с помощью торсионной пружины под действием на шпиндель (боб) крутящего момента, возникающего при вращении ротора с постоянной частотой. Конструкционно вискозиметры представляют собой портативный прибор, состоящий из штатива и измерительного блока с коаксиальными цилиндрами Куэтта (ротор и шпиндель). Поверка вискозиметра OFITE 900 проводится в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка вискозиметра OFITE 900, Описание прибора

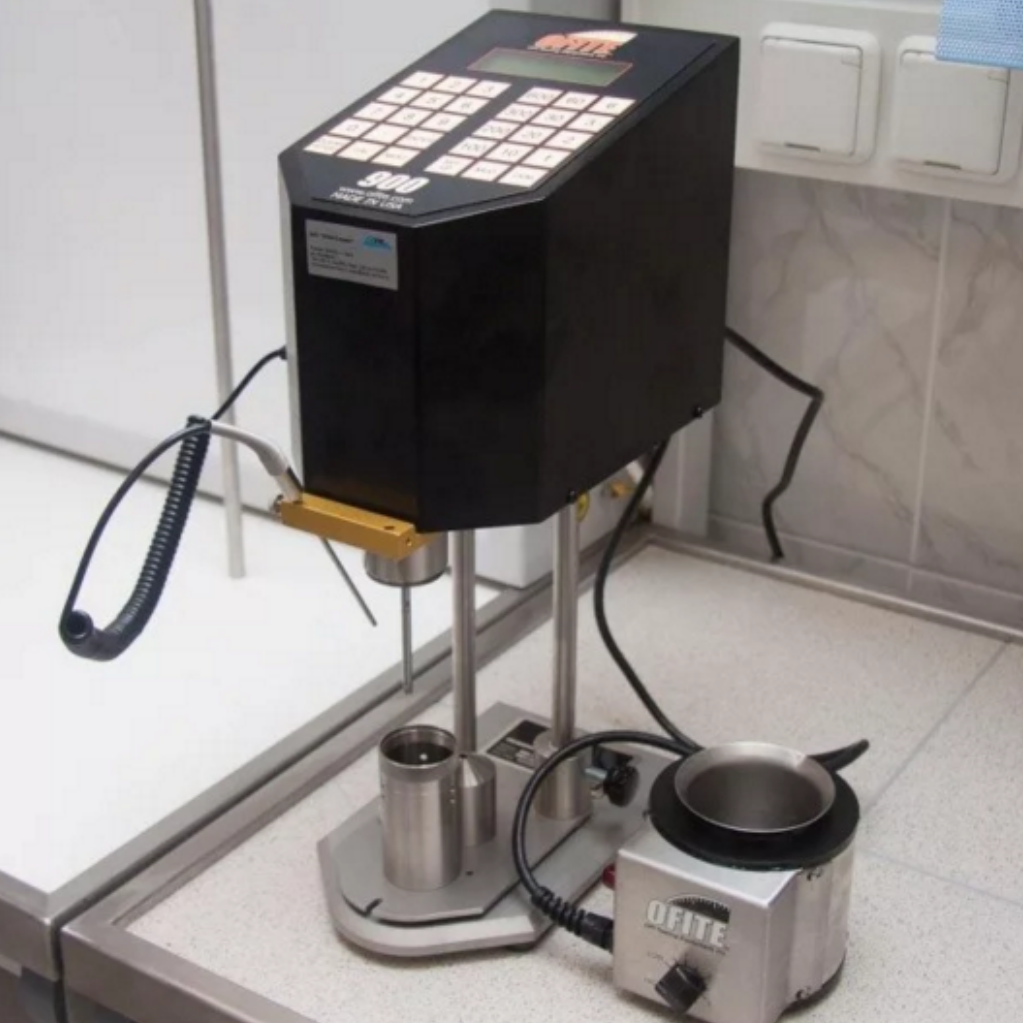

Вискозиметр Ofite 900 представляет собой портативный и полностью автоматизированный прибор, предназначенный для определения реологических свойств буровых и тампонажных растворов, а также жидкостей ГРП.
На панели управления расположен дисплей и кнопки управления, позволяющие задать 12 фиксированных скоростей, а также изменяемый диапазон скоростей 0,006-1000 об/мин. На дисплее в цифровом виде отображаются значения: скорость сдвига, напряжение сдвига, вязкость, температура.
В автономном режиме работы прибор имеет возможность автоматически выполнять стандартные тесты для испытания буровых или тампонажных растворов, согласно рекомендациям API. Калибровка прибора осуществляется в автоматическом режиме по стандартной жидкости с известной вязкостью.
Вискозиметр имеет возможность подключения к ПК (RS-232). Управление и сбор данных осуществляются посредством ПО «ORCADA». ПО позволяет проводить испытания буровых растворов и жидкостей ГРП в соответствии с API RP 10B, RP 13D, RP 39, а также составлять произвольные программы тестирования и загружать их в вискозиметр.
Поверка вискозиметра OFITE 900
Методы и измерения изложены в руководстве по эксплуатации «Вискозиметры OFITE модификации 900».
Нормативные и технические документы, устанавливающие требования к вискозиметрам OFITE модификации 900
- ГОСТ 8.025-96 «ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей»;
- ГОСТ 29226-91 «Вискозиметры жидкостей. Общие технические требования и методы испытаний;
- Техническая документация компании «OFI Testing Equipment, Inc», США.
Комплектность
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает:
- Вискозиметр OFITE модификации 800 (900)
- Кейс для транспортировки
- Руководство по эксплуатации
- Методика поверки
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации вискозиметра и на измерительный блок вискозиметра в виде наклейки.
Поверка осуществляется по документу МП 99-251-2018 «ГСИ. Вискозиметры OFITE. Методика поверки», утвержденному ФГУП «УНИИМ» 19 октября 2018 г.
Основные средства поверки:
- ГСО 8594-2004 (РЭВ-100), ГСО 8596-2004 (РЭВ-200), ГСО 8597-2004 (РЭВ-300), ГСО 8598-2004 (РЭВ-600), ГСО 8599-2004 (РЭВ-1000), ГСО 8603-2004 (РЭВ-10000), ГСО 8604-2004 (РЭВ-30000), границы относительной погрешности (P=0,95) ±(0,2-0,3) %;
- рабочий эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009, в диапазоне измерений от плюс 10 до плюс 40 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую часть измерительного блока вискозиметра и на свидетельство о поверке в виде оттиска поверительного клейма.
