Поверка вычислителя Метролог-Т, Метролог-ТМ в Ставрополе

Вычислители Метролог (в дальнейшем — вычислители) предназначены для:

• измерений выходных электрических сигналов измерительных преобразователей расхода, температуры, давления;
• преобразования измеренных сигналов измерительных преобразователей в соответствующие физические величины;
• расчёта расхода, объёма и массы воды, тепловой энергии.

Поверка вычислителя Метролог-Т, Метролог-ТМ

Принцип действия вычислителей заключается в измерении и преобразовании сигналов измерительных преобразователей температуры, давления, расхода воды; преобразовании измеренных сигналов в значения физических величин; сохранение почасовых, посуточных и помесячных значений измеренных величин в памяти вычислителя в виде архивов, включающих дату, время корректной работы и нештатные ситуации за период архивирования.

Вычислители выпускаются двух модификаций: МЕТРОЛОГ-Т и МЕТРОЛОГ-ТМ.

Вычислители представляют собой измерительно-вычислительные устройства с конфигурируемой структурой в части измерения, расчета и представления выходной информации и имеют до:

в модификации МЕТРОЛОГ-Т

• 6 входов для сигналов от термопреобразователей сопротивления
• 6 входов для сигналов силы постоянного тока;
• 6 входов для числоимпульсных сигналов.

в модификации МЕТРОЛОГ-ТМ

• 3 входа для сигналов от термопреобразователей сопротивления
• 2 входа для сигналов силы постоянного тока;
• 2 входа для числоимпульсных/частотных сигналов;
• вход для цифрового сигнала, позволяющего принимать данные с 8 расходомеров.

Назначение используемых входов, диапазоны измерений физических величин и ряд других характеристик определяются в зависимости от схемы применения вычислителей и вводятся в вычислители персоналом проектно-монтажной организации через компьютер или при помощи клавиатуры, расположенной на лицевой панели вычислителя.

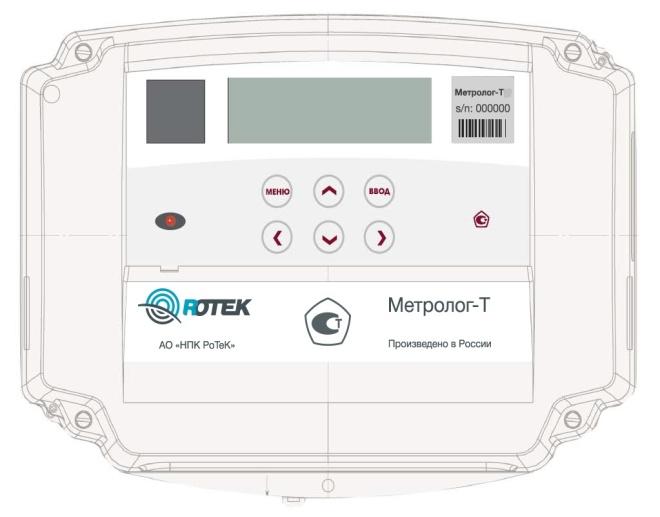

Вычислители МЕТРОЛОГ-Т выполнены в пластиковом корпусе, с элементами крепления к стене или на DIN-рейку, состоящем из двух отсеков: вычислительного, в котором располагаются ЖК-экран и органы управления, и коммутационного, предназначенного для подключения измерительных преобразователей.

Вычислители Метролог-ТМ выполнены в металлическом корпусе, с элементами крепления к стене, состоящем из двух отсеков: вычислительного, в котором располагаются ЖК-экран, органы управления, и коммутационного, предназначенного для подключения измерительных преобразователей.

Вычислители МЕТРОЛОГ-Т обеспечивают измерения сигналов измерительных преобразователей:

• расхода и объёма горячей и холодной воды с числоимпульсным выходом;
• избыточного давления, с токовым выходом по ГОСТ 26.011 (4-20 мА);

в) температуры — термопреобразователи сопротивления (комплектов термопреобразователей сопротивления) с номинальными статическими характеристиками преобразования (НСХ: 100П, 500П, Pt100, Pt500) по ГОСТ 6651-2009.

Вычислители МЕТРОЛОГ-ТМ обеспечивают измерения сигналов измерительных преобразователей:

• объёма горячей и холодной воды с числоимпульсным выходом, с цифровым выходом CAN, RS-485.
• избыточного давления, с токовым выходом по ГОСТ 26.011 (4-20 мА), с цифровым выходом CAN, RS-485.
• температуры — термопреобразователи сопротивления (НСХ: 100П, Pt100, Pt500); по ГОСТ 6651-2009, с цифровым выходом CAN, RS-485.

Конструкция вычислителей обеспечивает:

• считывание информации;
• конфигурирование вычислителя;
• дистанционную передачу информации.

Время хранения служебной и зарегистрированной информации 20 лет. Вычислители по устойчивости к воздействию температуры окружающего воздуха соответствуют группе В4 по ГОСТ Р 52931-2008. Степень защиты оболочки от попадания пыли и воды по ГОСТ 14254-96 — IP65.

По устойчивости к механическим воздействиям вычислители являются вибропрочными и соответствуют исполнению N2 по ГОСТ Р 52931-2008. Пломбировка вычислителей осуществляется, для исполнения Метролог-Т самоклеющейся пломбой с оттиском знака поверки, для исполнения Метролог-ТМ нанесением знака поверки давлением на специальную мастику, расположенную в чашечке винта внутри вычислителя, в соответствии с рисунком 2.

Программное обеспечение

В вычислителях применяется встроенное программное обеспечение (ПО). ПО разделено на метрологически значимую часть и метрологически не значимую часть.

Идентификационные данные программного обеспечения

Доступ к изменению параметров и конфигурации вычислителей Метролог защищён пломбами, устанавливаемыми внутри корпуса. Конструкция вычислителей Метролог исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
